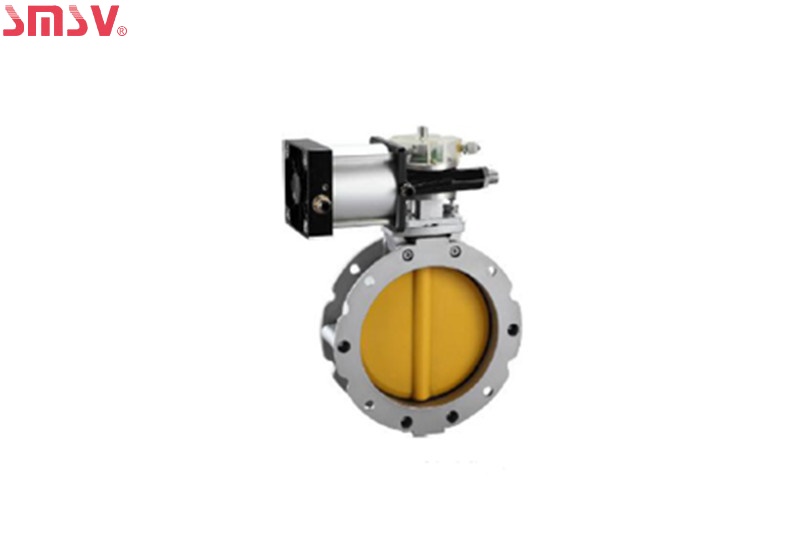

气动粉体蝶阀

       用于颗粒物料,有磨损性的物料输送的应用场合,颗粒物料处理系统中,气动粉料蝶阀常常被安装在料斗筒仓,螺旋输送机出口,以及气送管路上,根据应用要求,可以配备气动,手柄动或电动驱动方式。




    设计特点



    经济适用、轻巧美观、零泄漏

    开启灵活、工作稳定、拆装方便

    流通性好、 启动扭矩小、省力节能

    抗压能力强、双向承压、启闭扭矩小


    公称通径

    DN100~400mm(如需其他口径,订货时请注明)

    公称压力

    0.4Mpa(如需其他压力标准,订货时请注明)

    阀体材质

    铝合金(L

    密封材质

    丁晴橡胶NBR(X1)

    介质温度

       -20~80

    连接方式

    单法兰、双法兰

    气动执行器

    AT系列、AW系列、进口执行器系列

    作用方式

    双作用、单作用常闭、单作用常开

    电动执行器

    ALX系列、进口系列

    控制方式

    标准开关型、整体调节型、整体开关型、总线型


    技术参数


    序号

    零件名称

    1

    阀体

    2

    阀板

    3

    阀杆

    4

    执行器

    5

    限位开关

    6

    气动执行器

    7

    电动执行器

    备注:其它特殊密封材质或特殊温度亦可根据客户要求设计选型





    主要零件材质表

    备注:主要零部件及密封圈的材质根据实际工况或客户要求设计选型



    外形尺寸表

    型号

    φA

    φB

    φC

    φD

    E

    F

    G

    φH

    φH孔径×数量

    φP外凹槽直径×数量

    φR

    S

    T

    U

    V

    Z

    KG

    SMS6DFL-100

    95

    180

    220

    -

    250

    77

    35

    22×19

    14×4

    20×4

    220

    -

    80

    M12

    50

    M10

    4

    SMS6DFL-150

    150

    200

    228

    -

    290

    77

    35

    22×19

    14×4

    20×4

    228

    -

    80

    M12

    50

    M10

    5

    SMS6DFL-200

    200

    250

    278

    -

    340

    77

    35

    22×19

    14×4

    20×4

    278

    -

    80

    M12

    50

    M10

    6.5

    SMS6DFL-250

    250

    300

    328

    -

    390

    77

    35

    22×19

    14×8

    20×8

    328

    -

    80

    M12

    50

    M10

    7.5

    SMS6DFL-300

    300

    350

    378

    -

    440

    77

    35

    22×19

    14×8

    20×16

    378

    -

    80

    M12

    50

    M10

    9

    SMS6DFL-350

    350

    400

    440

    -

    530

    85

    50

    28×25

    14×8

    20×8

    440

    -

    80

    M12

    -

    -

    16

    SMS6DFL-400

    400

    470

    530

    -

    580

    85

    50

    28×25

    14×8

    20×16

    530

    -

    80

    M12

    -

    -

    20.5



    型号

    手柄型号

    气动型号

    SMS6DFL-100

    MD4

    CP100

    SMS6DFL-150

    SMS6DFL-200

    SMS6DFL-250

    SMS6DFL-300

    SMS6DFL-350

    MD2

    CP125

    SMS6DFL-400
